YZU振動電機

日期： 2023-03-29 欄目：臥式振動電機瀏覽：1437

產品介紹

YZU振動電機激振力能在一定范圍內非常容易地進行有級調節，滿足各種作業需求。使用新型密封技術及進口密封件，大大提高了立式振動電機的防塵防潮能力，產品能在各種高塵高潮濕場所安全穩定運行。同時可大大減輕主機重量，減小主機外形尺寸、簡化主機結構、降低主機成本，使得主機對物料的處理量更大。

產品特點

1.噪音低、能耗低、效率高。

2.體積小、重量輕、啟動迅速。

3.安裝便捷、維護簡單、壽命長。

4.激振力易于無級調整且調節范圍廣、振動無機械傳導。

應用范圍

YZU系列振動電機產品廣泛用于冶金、礦山、煤炭、化工、電力、建材、鑄造、磨料、陶瓷、玻璃、糧食、食品、醫藥、輕工等行業，是振動篩分設備、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落砂機、振實臺、料倉振動防閉塞裝置等各種振動機械設備理想的動力源和激振源。

海拔高度不超過1000米，環境溫度不超過40宅，相對濕度不超過90%(溫度不超過25它時），否則應降低功率使用；主機激振功率和運行電流不超過銘牌數值，否則應降低激振力使用。

工作原理

振動電機由特制電機外加激振重塊組成。當電機通電旋轉時，激振塊產生激振力，通過電機底腳或法蘭盤傳遞縱橫振動機械。

特制電機由特制定子線包和轉子軸組成，能承受高頻振動；立式振動電機，采用兩塊偏心塊作為激振塊，兩軸端各—塊，上軸端為固定偏心塊，下軸端為可調偏心塊。在上下偏心塊的端部各裝有一組配重塊，通過調節配重塊的數量，可以分級調節振動電機的激振力；臥式振動電機采用四塊扇形偏心塊作激振塊，調節同軸端兩塊偏心塊的夾角，可以從零至大調節振動電機的激振力。

技術參數

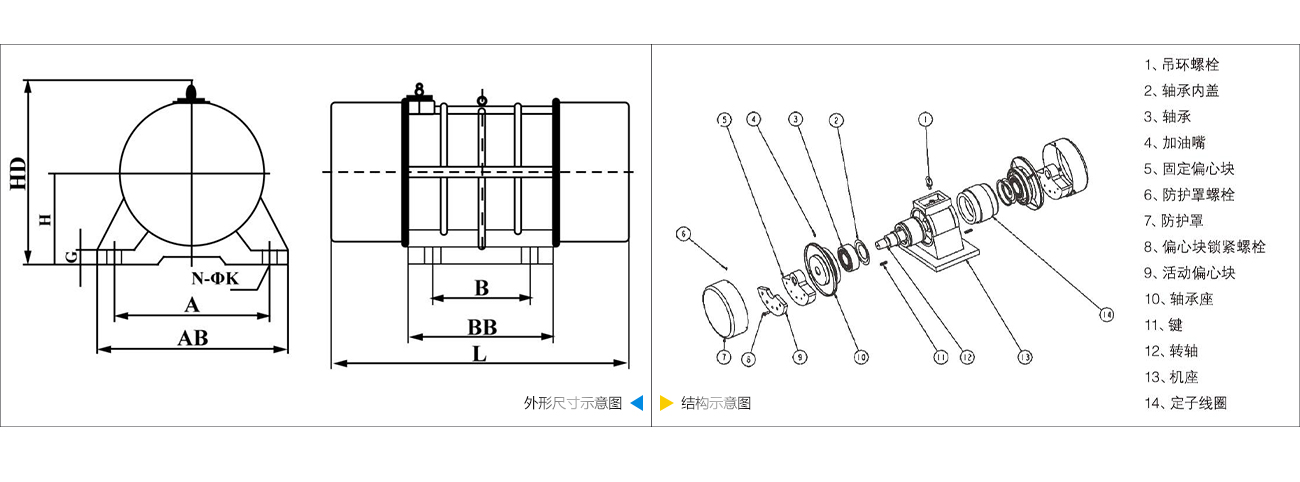

型號 type	額定功率（KW）	額定電流（A）	激振力（KN）	同步轉速（r/min）	安裝尺寸（mm）					外形尺寸（mm）					重量（kg）
型號 type	額定功率（KW）	額定電流（A）	激振力（KN）	同步轉速（r/min）	A	B	H	N	K	AB	BB	HD	G	L	重量（kg）
YZU-1-2	0.09	0.42	1	3000	120	40	70	4	10	145	100	140	12	240	8
YZU-1.5-2	0.15	0.5	1.5		130	80	80	4	12	170	140	154	16	260	11
YZU-2.5-2	0.22	0.55	2.5		130	80	80	4	12	170	140	154	16	260	12
YZU-3-2	0.25	0.6	3		150	90	90	4	14	185	150	172	18	280	17
YZU-5-2	0.37	0.9	5		150	90	90	4	14	185	150	172	18	280	18
YZU-10-2	0.75	1.75	10		1180	110	112	4	18	220	180	230	18	340	24
YZU-15-2	1.1	2.3	15		220	140	120	4	22	270	225	260	25	415	40
YZU-20-2	1.5	3.1	20		260	150	140	4	26	320	280	310	28	445	70
YZU-30-2	2.2	5.6	30		310	170	160	4	33	380	285	356	30	536	90
YZU-50-2	3.7	7.2	50		350	220	190	4	33	440	350	410	35	608	160
YZU-2-4	0.15	0.5	2	1500	130	80	80	4	33	170	140	154	16	260	15
YZU-3-4	0.18	0.6	3		150	90	90	4	14	185	150	172	18	280	19
YZU-5-4	0.25	0.75	5		180	110	112	4	18	220	180	230	18	340	26
YZU-10-4	0.55	1.5	10		220	140	120	4	22	265	225	260	25	415	42
YZU-15-4	0.75	1.9	15		260	150	140	4	26	310	245	303	28	450	70
YZU-20-4	1.1	2.6	20		260	150	140	4	26	310	245	303	28	450	75
YZU-30-4	1.5	3.6	30		310	170	160	4	33	380	285	356	30	536	100
YZU-50-4	2.2	5.1	50		350	220	190	4	33	440	350	410	35	608	160
YZU-75-4	3.7	8.4	75		380	250	220	4	45	446	340	425	40	615	230
YZU-100-4	5.5	11	100		440	280	240	4	52	530	410	475	45	710	400
YZU-140-4	7.5	15	140		480	280	260	6	45	675	480	200	45	800	500
YZU-3-6	0.25	0.84	3	1000	180	110	112	4	18	220	180	220	18	340	28
YZU-5-6	0.37	1.2	5		220	140	120	4	22	265	225	260	25	415	43
YZU-8-6	0.55	1.5	8		220	140	120	4	22	265	225	260	25	415	50
YZU-10-6	0.75	2.2	10		260	150	140	4	26	310	245	305	28	450	75
YZU-15-6	1.1	3.1	15		310	170	160	4	33	380	275	356	30	536	102
YZU-20-6	1.5	4.0	20		310	170	160	4	33	360	285	320	35	536	110
YZU-30-6	2.2	5.6	30		350	220	190	4	33	420	360	390	30	608	170
YZU-40-6	3	7.2	40		350	220	190	4	33	440	350	410	30	608	190
YZU-50-6	3.7	8.4	50		380	250	220	4	45	446	340	425	40	615	230
YZU-75-6	5.5	11	75		440	280	240	6	350	530	440	450	45	800	360
YZU-75-6A	5.5	11	75		380	250	260	4	45	470	380	420	40	700	300
YZU-100-6	7.5	15	100		480	280	260	6	45	675	480	500	50	830	480
YZU-120-6	10	20	120		480	280	260	6	45	675	480	500	50	830	500
YZU-140-6	12	22	140		480	280	260	6	45	675	480	500	50	830	550
YZU-160-6	14	25	160		480	280	260	6	45	675	480	500	50	850	580
YZU-180-6	16	29	180		480	280	260	6	45	675	480	500	50	850	600
YZU-5-8	0.75	2.2	5	750	260	150	140	4	26	310	245	305	28	450	77
YZU-10-8	0.75	2.4	10		310	170	160	4	33	380	285	356	30	536	116
YZU-20-8	1.5	4.3	20		350	220	190	4	33	440	350	410	35	608	178
YZU-30-8	3.7	8.4	30		380	250	220	4	33	446	340	425	40	615	239
YZU-50-8	5.5	11	50		440	280	240	6	35	530	410	475	45	710	380
YZU-75-8	7.5	15	75		480	280	260	6	45	575	498	560	60	832	500
YZU-100-8	10	22	100		480	280	275	6	45	575	498	575	75	880	530
